PVCBOT【6号】光能比目鱼--太阳能翻跟斗机器人
当前位置：
首页
--
教程
pvcbot
2011-1-23 16:10 人气：12/5369 最后更新：2015-4-15 22:22
0
本项目介绍的是晒太阳的蚊子的第四个远房亲戚——太阳能比目鱼机器人，这是一种行动方式非常幽默的机器人，“比目鱼”这个名字来自于英文TURBOT的直译，为了尊重外国朋友的原型设计所以直接翻译过来，但从其运动来说我觉得叫“翻跟斗”机器人更形象一点。
生活在海洋中的比目鱼是一种很有意思的鱼类，它们的两只眼睛不是长在身体两侧的，而是长在身体的同一侧的，而且身体一般是平躺在海底的，而向上的一侧就是同时长着两只眼睛，也就是说两只眼睛是同时朝上向着海面方向的。

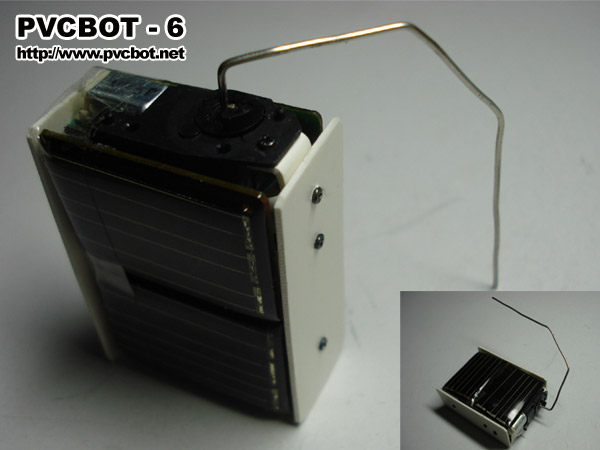

有点类似的，本机器人的身体也是平躺在地面的，向上对着阳光的一面是有太阳能电池板的，但是与真实的比目鱼不同的是，本机器人其实是底面也有太阳能电池板的，只不过说同时只有一面（朝上对着阳光的一面）的太阳能电池板是有效工作的。而本机器人靠一个转动的摇臂不断的翻着跟斗向前移动，每次翻跟斗，朝上对着阳光的太阳能电池板就可以供给机器人运动的电能。从这来说，本机器人和真实的比目鱼的情况又是有不同的。
以下为视频，前一段是在灯光（白炽灯）下进行测试的效果，后面一段为在阳光下的效果。
